TUTORIAL Display wechseln bei Meizu MX1

Dieses Thema im Forum "Reparatur Anleitungen" wurde erstellt von Herr Doctor Phone, 20. Juni 2013.

  1. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,430
    Danke:
    7,589
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Huawei Ascend G525
    Samsung Tab GT-P7300
    Hie mal nen Tutorial für Display Wechsel bei einem Meizu MX1 Model: M032

    Benötigt:
    Kleiner Kreuz Schraubendreher
    Kleiner Schlitz Schraubendreher
    Skalpell
    Gitarren Plex
    Kunststoff Abhebewerkzeug
    Fön
    Doppelseitige Klebestreifen
    - Zirca 4-5 Std. zeit und ruhige Hände
    ....
    Viel Kaffee, nen Kasten Bier, und einen Vorschlaghammer *fg*





    Geöffnet wird klassisch, Backcover abmachen, dann 3 Schrauben aufmachen.
    Vorsicht, Schrauben merken wo sie hinkommen, den es sind verschiedene Längen !





    Lautsprecher und Seitenteil entfernen, lösen Schrauben (ROT), und Verbindungen lösen (BLAU) - 2 Verbindungen sind versteckt, eine unter einem Schutzblech, das für den Touch unter dem Logicboard!





    So sieht es nach dem Akku aus.... Antennenkabel nicht vergessen.




    Logicboard vorsichtig nach oben und seitlich links hochschieben, dann abnehmen.




    SEHR KNIFFLICH
    Nun wird das Glas/ Touch/ Digitizer raus genommen, das ist sehr stark verklebt und geht nicht so ohne weiteres raus.
    Mit Fön warm machen oder auf einer entsprechen Heizplatte aufgelegt und VORSICHTIG heraus gelöst...es ist ein bisschen rohe gewallt nötig!
    Anfänger und ungeschickte Leute sollten davon die finger lassen! Man(n) rutscht sehr schnell ab und dann ist der LCD/TFT futsch!
    Ich habe fast 2 Std gebraucht um das Glas und die Glassplitter raus zu bekommen :(

    Ist er Abgelöst, sieht das so aus:




    Nun wird der neue Touch mit Doppelseitigen Klebeband umrandet und eingebaut.




    Alles wird dann in umgekehrter Reihenfolge wieder zusammen gebaut, das wars :)
    Funktionstest noch machen, fertig :)


    Ich Übernehme keine verantwortung für den unsachgemäßen auseinanderbau, ebenso für Schäden die entstehen.
    Jeder ist für sich selber verantwortlich.
    Für Fragen stehe ich gerne zur Verfügung.


    "Gefällt mir" klicken fällt nicht schwer :)
    Gerne dürft ihr auch eine Kleinigkeit hier für die Kaffetasse Spenden :)
    https://www.paypal.com/cgi-bin/webscr?cmd=_s-xclick&hosted_button_id=T2TASTVZJVFEN

    Das Copyright aller Texte und Bildern liegt bei Inhaber dieses Tutorials.
    Die Verwendung auch nur von Textauszügen ist ohne schriftliche Genehmigung nicht gestattet.
    Die Verwendung der veröffentlichten Bilder ist weder für private noch kommerzielle Verwendung gestattet.

    .

    Zuletzt bearbeitet: 20. März 2014
    charly4277, Dahmer und rWx sagen Danke für diesen hilfreichen Beitrag.
  2. Manu-M3
    Offline

    Manu-M3 Meizu Fanboy

    Registriert seit:
    18. April 2010
    Beiträge:
    808
    Danke:
    126
    Handy:
    Meizu MX2
    Tolles Tutorial! Danke.
    Aber um noch was kleines zu korrigieren,das MX2 ist das M040 nicht das M032 :)

    Gesendet von meinem M040 mit Tapatalk 4 Beta

  3. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,430
    Danke:
    7,589
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Huawei Ascend G525
    Samsung Tab GT-P7300
    hmmm...
    danke, und welches model ist es nun? weil auf dem akku steht was anderes...
    dachte es wäre so in ordnung.

  4. Manu-M3
    Offline

    Manu-M3 Meizu Fanboy

    Registriert seit:
    18. April 2010
    Beiträge:
    808
    Danke:
    126
    Handy:
    Meizu MX2
    Also ein MX2 ist ganz sicher ein M040,keine ahnung warum auf dem Akku M032 steht.
    Aber ein M032 wäre ein Meizu MX(1) QuadCore glaube ich.

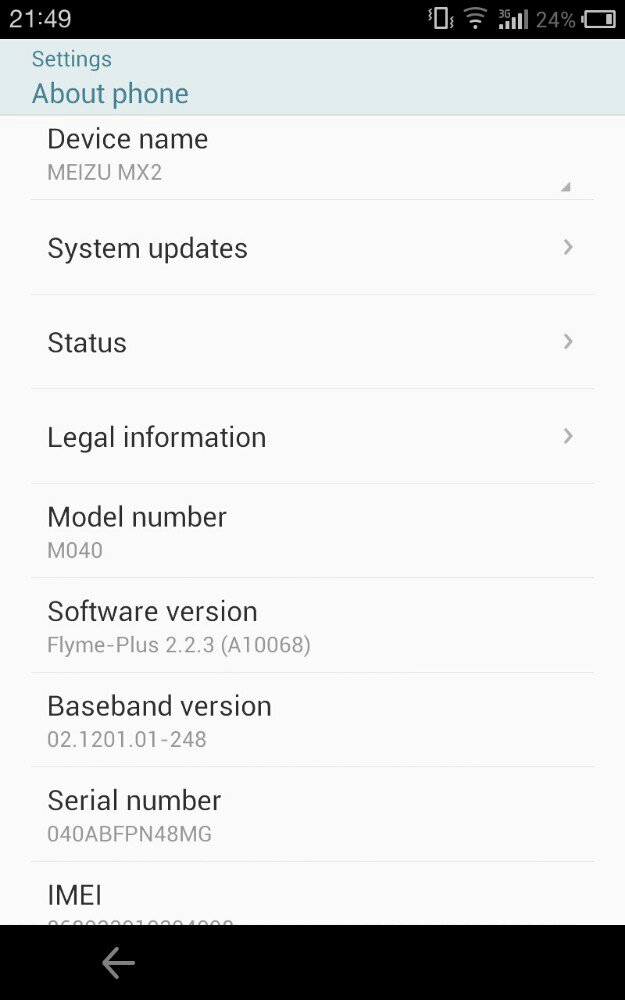

    Hier mal die Phone Info von meinem MX2:
