ZTE Nubia Z9 Mini LCD Tausch / Hilfe beim Display einbauen

Dieses Thema im Forum "Ersatzteile" wurde erstellt von Megalampe, 10. August 2016.

  1. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D
    Ich denke da sollten 2mm ausreichen oder, also das hier:
    http://www.ebay.de/itm/Doppelseitig...925208?hash=item33beb5ea98:g:xN4AAOSwT5tWIoWk
    Würdest du das auch nehmen um das Display am Rahmen anzukleben (also auf die schwarze Fläche)?

    Ich würde jetzt so vorgehen:
    1. Das Display mit dem schwarzen Plastikrahmen verkleben.
    2. Das anschließend (Quasi als Einheit) leicht aufsetzen/andrücken.

  2. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
  3. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D
    Hi, bevor ich den Einbau wage würdest du mir bitte noch ein paar Tips geben.
    Kommt jetzt der silberne Rahmen (Hauptgehäuse) zuerst mit dem schwarzen Plastikrahmen zusammen und anschließend das Display darauf?

    Mit dem Display festkleben bin ich noch was ratlos, da ich gar nicht mehr weiß, ob das in der Mitte (also da wo die schwarze Fläche ist) auch festgeklebt wird, oder eben nur am Rand.

  4. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    hö?
    kann grad nicht folgen...
    das gehäuse mit kleber umranden, dann das display rein machen.
    ich kanns dir einbauen wenn du dich nicht traust, bitte PN wenn du möchtest.

    doctorphone.

    -

  5. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D
    Habe es soweit eingeklebt, allerdings der gleiche Fehler. Unten im Bild sind schlieren, ist das Display auch kaputt?
    Weil die Home Taste leuchtet, aber die "punkte" für vor und zurück nicht. Oder ist das Display gar nicht der Fehler, das Gerät läuft auch an, kann ich auch per USB verbinden. Aber ein vernünftiges Bild habe ich nicht hinbekommen.

  6. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
  7. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D
    Hi,
    so endlich mal dazu gekommen Bilder zu machen.
    [​IMG]
    Sieht für mich immer noch stark nach Display aus. War auch vorsichtig beim Einbau, aber diese Rahmenkonstruktion ist echt furchtbar. Meine Unterlage besteht aus Moosgummi, damit ich was "luft" habe. Das andere wäre ja normale Hardware, die nicht schlechter auszubauen(einzubauen ist als PC Hardware.

  8. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    sehr schlecht.
    display futsch so wie es aussieht. man darf an den kabeln nicht ziehen, geschweige anfassen.
    das deine button nicht gehen ist klar.
    du hast mehrere einbaufehler gemacht.

    ich resümiere:
    beide display nach ausbau nicht kontrolliert und verglichen.
    die flexleitungen geknickt und gezogen.
    display sicher nicht isoliert und lichtleiste nicht umgebaut.
    lieg ich falsch?

    am besten ist es ein neues display ordern und sauber einbauen.

    vg
    doctorphone

    .

  9. bertmenzi
    Offline

    bertmenzi Active Member

    Registriert seit:
    14. September 2012
    Beiträge:
    224
    Danke:
    157
    Handy:
    Elephone P9000
    Kleiner Gratistipp : Noch besser vom Doctor Phone einbauen lassen. Er macht das super gut und sehr günstig !

    Herr Doctor Phone sagt Danke für diesen hilfreichen Beitrag.
  10. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D
    Herr Doctor Phone und bertmenzi sagen Danke für diesen hilfreichen Beitrag.
  11. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    ich denke das am neuen display unten ein "wißer kunstoffstreifen" fehlt, der ist beim alten display drauf.
    manchmal kommen die neuen displays nicht "vollständig", da fehlen an der elektronik nicht isoliert und "lichtleiste" fehlt :(

    da gibts einige lösungen:)
    sperren mit code/muster, debuging rausnehmen, oder daten sichern und reset machen.

    ich hatte dir angeboten das ich es mache. pro bono.

    vg
    doctorphone

    Zuletzt bearbeitet: 27. Oktober 2016
  12. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D

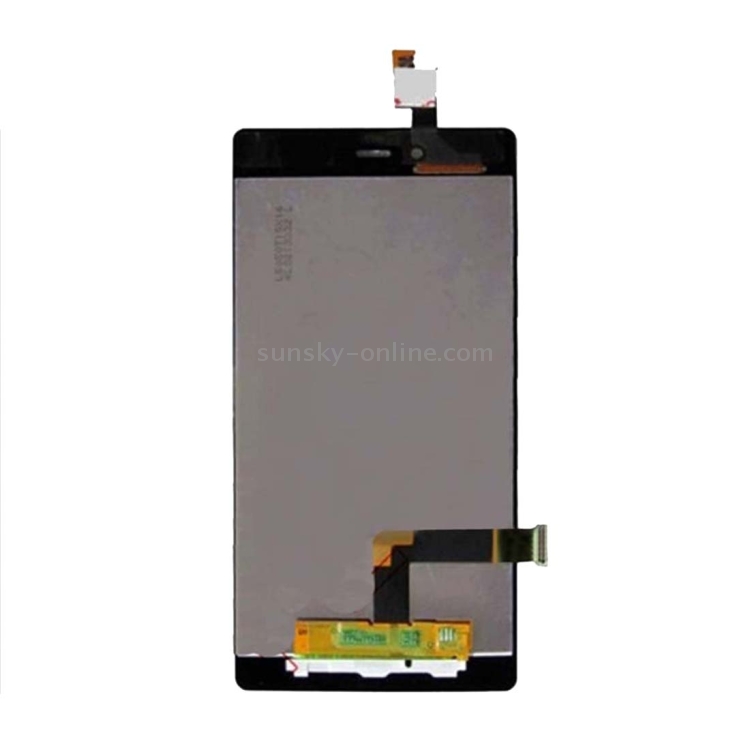

    Die LED Leiste habe ich zwar, würde aber gerne ein komplettes Display verbauen. Möchte generell Fehlerquellen minimieren.
    http://www.ebay.de/itm/Full-LCD-Dis...834806?hash=item4b0922fbb6:g:PYgAAOSwmfhX65kZ
    Dieses weiße Teil ist nicht die LED Leiste, sondern sitzt wie ich das verstehe darüber und wird unter unter dem Flachkabel eingeklebt (rechts die offenen Kontakte).

    Wo bekomme ich das Teil jetzt mit LED LEiste her?

    Herr Doctor Phone sagt Danke für diesen hilfreichen Beitrag.
  13. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    nö, ist auch nicht...das ist nur die licht leiste die das licht verteilt.
    das müßte entweder bei dir drauf sein, oder es klebt noch an deinem alten display...
    das darunter schieben ist heikel, den meist macht man dadurch die lötung der flexcables defekt....

    die led leiste, die ist fest verbaut bei dir im phone.

    doc

  14. Megalampe
    Offline

    Megalampe Active Member

    Registriert seit:
    11. Juli 2009
    Beiträge:
    278
    Danke:
    138
    Handy:
    LG Spirit 4G India :D
    Ist auch mit das dämlichste Telefon wo ich ein Display wechseln durfte, wohlgemerkt weil sich dieses gelöst hat. Aber kein Problem da geizt die "Premium"Marke "Nubia" generell was mit guten Klebern. Der Akkurückdeckel ist auch mit so einem Rahmen festgeklebt, bzw. war es (dafür hatte ich aber damals Revell Plastikkleber genommen).
    [​IMG]
    Da wo ich es rot umkreist habe, dort ist der Anschluss für die LED Leiste (die ist ca. fast 6cm lang). Und wird dann zum Homebutton hin geklebt. Das gehört definitiv an den LCD.

  15. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    ich glaube wir haben uns beide verheddert, reden einander vorbei.

    das was du eingekreist hast, sind die LED anschlüsse links und rechts vom display, die sind zuständig für die hintergrund beleuchtung.

    doc

    Zuletzt bearbeitet: 27. April 2017
    Megalampe sagt Danke für diesen hilfreichen Beitrag.
  16. Der-Knipser
    Offline

    Der-Knipser Member

    Registriert seit:
    27. Februar 2015
    Beiträge:
    43
    Danke:
    29
    Geschlecht:
    männlich
    Handy:
    Lg Irgendwas
    Guten Morgen zusammen,

    es ist vielleicht ein klein wenig Offtopic aber sicher bin ich mir nicht.

    Ich will demnächst mein kaputtes LCD Tauschen bzw. tauschen lassen. Finde aber nur Bezugsquellen die Paypal akzeptieren.
    Kennt hier jemand eine Bzugsquelle die normale Überweisungen akzeptiert?

    Besten Dank.

    Grüße

  17. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    wo liegt das problem einen paypal konto zu eröffnen, ist in 2 min. schnell gemacht.
    mit paypal gibt es käuferschutz, mit überweisung nicht, im schlimsten fall ist das geld weg und die ware nie gesehen.


    -

  18. Der-Knipser
    Offline

    Der-Knipser Member

    Registriert seit:
    27. Februar 2015
    Beiträge:
    43
    Danke:
    29
    Geschlecht:
    männlich
    Handy:
    Lg Irgendwas
    Den ganzen Account wirwar wollte ich bei Geld vermeiden :grin:

    Es gibt so viele Ersatzteile, ich weiß gar nicht welches ich nehmen soll :grin:

    NACHTRAG:
    Für den Tausch, benötige ich noch was ausßer LCD+Werkzeug?

    Zuletzt bearbeitet: 27. April 2017
  19. Der-Knipser
    Offline

    Der-Knipser Member

    Registriert seit:
    27. Februar 2015
    Beiträge:
    43
    Danke:
    29
    Geschlecht:
    männlich
    Handy:
    Lg Irgendwas
    Noch mal kurz zwei Fragen:

    Für den Tausch, benötige ich noch was ausßer LCD+Werkzeug?

    Für den Ausbau, reicht es wenn ich da (Wie beim Galaxy S5) hinten das Kebel löse und dann die Einheit entferne oder muss ich das ganze Z9 mini ausbauen?

    Grüße

  20. Herr Doctor Phone
    Online

    Herr Doctor Phone Senior Member Handy/Tab Doc und Pc Chirurgie

    Registriert seit:
    23. August 2009
    Beiträge:
    6,916
    Danke:
    9,151
    Geschlecht:
    männlich
    Handy:
    Cubot X9
    Samsung Tab GT-P7300
    weiß ich grad nicht, ich glaub aber komplett auseinander nehmen..

    doc

    -
